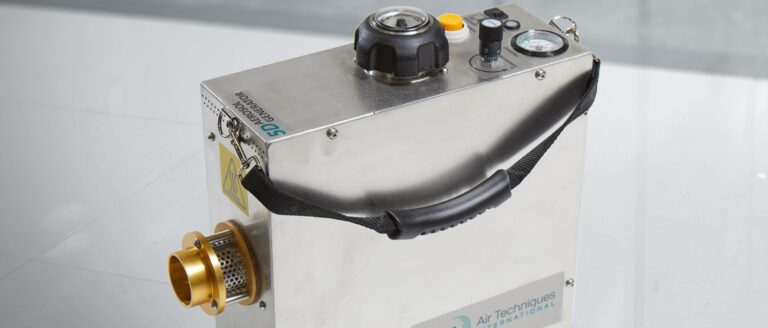

5D热气溶胶发生器
应用
- 核设施
- 制药厂
- 医疗设施和洁净室
- 独立过滤器认证器
5D 提供:
- 高气溶胶输出
- 最大的系统流量范围
- 一分钟热机时间
- 使用多种试剂
- 坚固便携
- 安全可靠
高性价比
在要求最高的多过滤器洁净室安装中节省时间和资本。在高容量HEPA和ULPA气流环境中，5D可以显著减少进行过滤器泄漏测试扫描所需的时间，产生足以挑战最大的空气处理机组（AHU）气溶胶浓度。在1到2分钟的预热和冷却时间内，无需等待即可开始测试高流量系统，并在工作完成后几分钟内准备好存储和移动装置。
坚固便携
5D组件封装在不锈钢外壳中，设计用于承受便携式过滤系统认证的严格要求。其轻巧、纤细的外形以及提供的手带和肩带使其成为日常便携式气溶胶发生器。
灵活
5D可产生最宽的气溶胶浓度范围，可适应高流量和低流量环境，从橱柜1到最苛刻的洁净室安装。由于具有弹性燃料能力，5D可使用试剂包括DOP（DEHP）、PAO-4、DOS（DEHS）、Ondina或矿物油。2
安全可靠
创新设计最大限度地降低了系统热需求，相比其他方案更快、更简单、更安全。5D经认证符合所有适用的电气和安全要求，包括CE和RoHS 2标准。

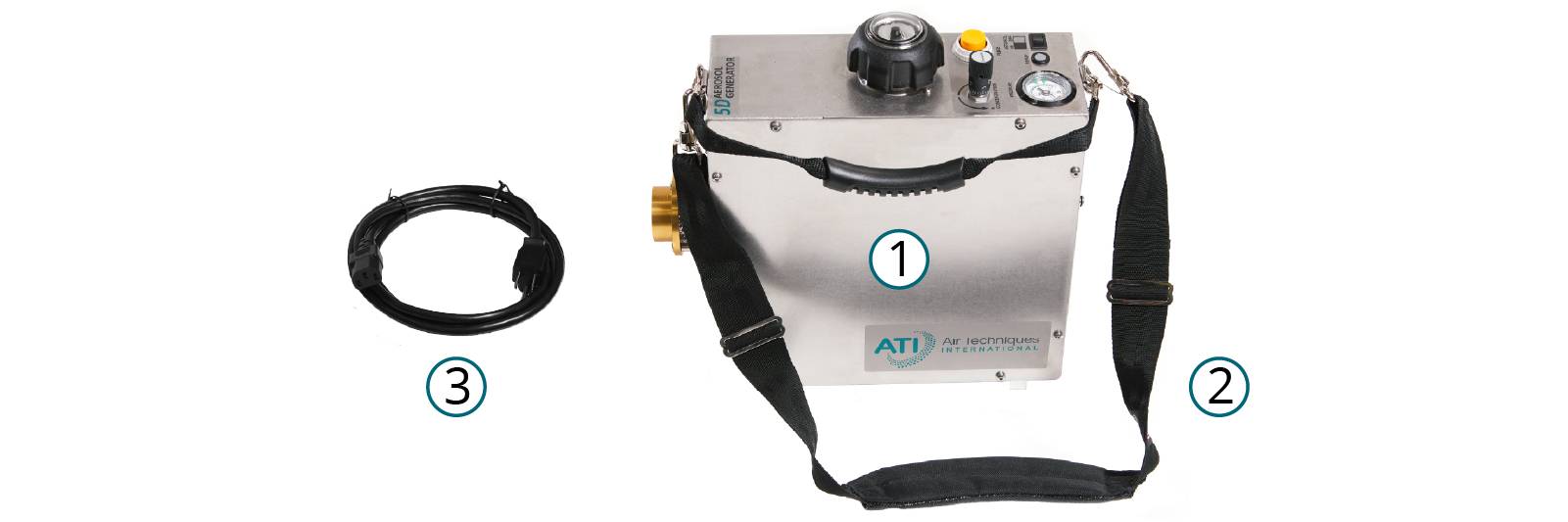

| 产品内容 | ||
|---|---|---|
| # | 描述 | 零件号 |
| 1 | 基本5D装置120V或240V | 9300408 或 9300409 |
| 2 | 肩带 | 11-00248-001 |
| 3 | 电源线(120V/240V) | 6700179/6700180 |
| 未显示 | 操作手册 | 73-00453-001 |
| 性能规格 | |
|---|---|
| 发生器 | 热蒸汽 |
| 预热和冷却时间 | 1-2 分钟 |
| 系统流量 | 833-119,000 m3/hr. (500 – 70,000 cfm) |
| 最大浓度下的气溶胶输出 | 100 µg/m3 @ 11,900m3/hr (100 µg/L @ 7,000 cfm) 10 µg/m3 @ 119,000 m3/hr (10 µg/L @ 70,000 cfm) |
| 最大油耗 | 19.8 g/min (0.776 oz.) |
| 运行时间 | 41分钟（最大油耗时） |
| 颗粒分布 | 符合ANSI/ASME N509/510标准 |
| 适用试剂 | DOP、PAO-4、DOS、Ondina EL和矿物油 |
| 标准 | ISO14644-3，CE RoHS 2（2011/65/EU指令） |
| 产品规格 | |
|---|---|
| 尺寸 | 43 cm x 12 cm x 36 cm |
| 重量 | 8千克（约17.6磅）空载 |
| 电源 | 120伏交流电压，60赫兹，10安培（用于零件号9300408和9300409） 240伏交流电压，50赫兹，5安培（用于零件号9300410和9300411） |
| 功率 | 1050瓦 |
| 电气保险丝（120V） | 5 x 20 mm, 10A, 250V, FAST BLO (2) |
| 电气保险丝（240V） | 5 x 20 mm, 5A, 250V, FAST BLO (2) |
| 气溶胶试剂 | PAO-4, DOS (DEHS), Ondina, 或矿物油用于零件号9300408和9300410 DOP (DEHP) 用于零件号9300409和9300411 |
| 液体气溶胶试剂容量 | 1.1升（64液体盎司）的储液罐容量 |
| 压缩惰性气体输入 | 3.45 bar +/- 0.07 bar (50 psi +/- 1.0 psi) |
| 压缩惰性气体消耗率 | 6 lpm (0.21 cfm) |
| 风管系统要求 | 需要负压。管道正压需要ATI正压喷射泵（单独出售）。 |
| 占空比 | 间歇性开/关或开小于4小时，关大于1小时 |
配件
重型旅行箱
重型旅行箱可携带5D发电机、运输带、软管接头和调节器。5D发电机、输送带、软管接头和调节器单独出售，也可作为整体购买。
惰性气体调节器总成
两个单级调节器可用于将5D连接到惰性气体源–用于CO2的CGA 320和用于N2、Ar或He的CGA 580。
软管接头总成
提供一种简单的方法，使软管尺寸从50.8毫米（2英寸）到26.6毫米（1英寸）以适应您的设备。
现场测试配件
正喷射泵 (PIP)
用于将5D的气溶胶输出注入正压管道或增压室。
气溶胶注入口
将气溶胶引入管道的简单且可重复的方法。
喷雾管
用于将激发气溶胶均匀有效地分配到测试系统中，包括管道。

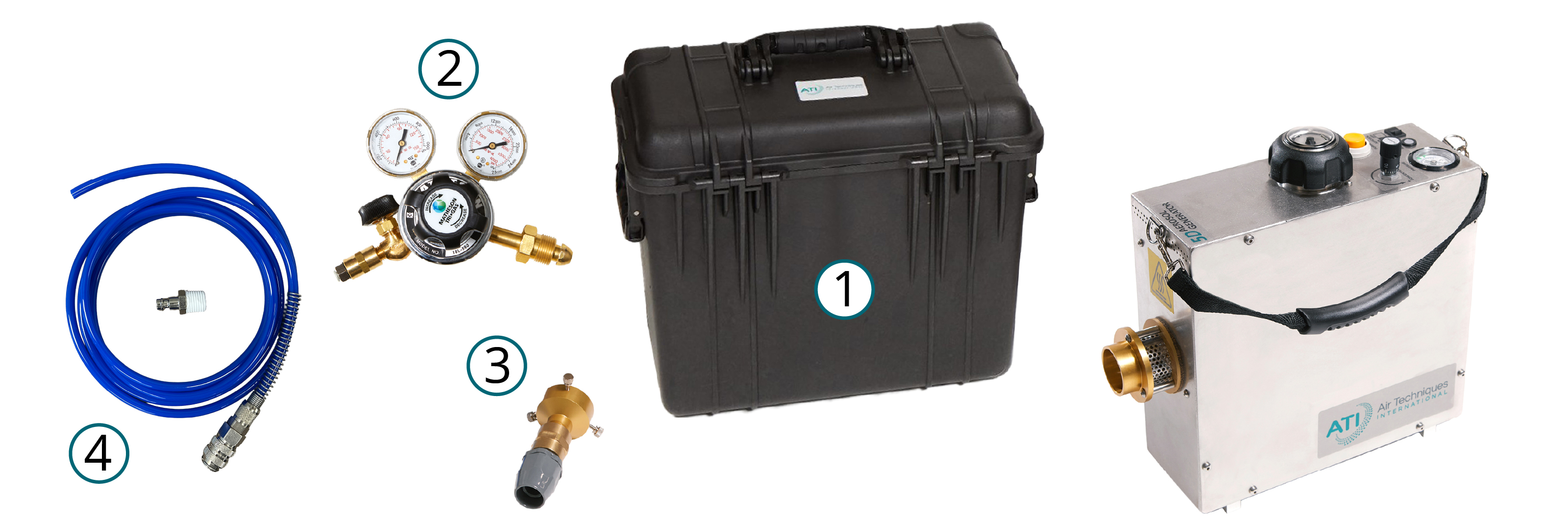

| 配件 | ||
|---|---|---|
| # | 描述 | Part 零件号 |
| 1 | 重型旅行箱 | 9300410 |
| 2 | 惰性气体二氧化碳调节器CA 320 | 9300411 |
| 未显示 | 惰性气体氮气调节器CA 580 | 9300412 |
| 4 | 软管接头 | 0200445 |
| 未显示 | 惰性气体二氧化碳调节器BS341，#8 | 9300437 |
| 未显示 | 惰性气体氮气调节器BS341，#3 | 9300436 |
重型旅行箱
重型旅行箱可携带5D、运输带、软管接头和惰性气体调节器。
软管接头总成
提供一种简单的方法，使软管尺寸从50.8毫米（2英寸）到26.6毫米（1英寸）以适应您的设备。
惰性气体调节器总成
两个单级调节器可用于将5D连接到惰性气体源–用于CO2的CGA 320和用于N2、Ar或He的CGA 580。
| 零件号 | ||
|---|---|---|
| 5D热气溶胶发生器及配件 | 描述 | 零件号 |
| 5D (120v) | 5D热气溶胶发生器（120v） | 9300408 |
| 5D (240v) | 5D热气溶胶发生器（240v） | 9300409 |
| 5D 重型箱 | 5D重型旅行箱，带轮 | 9300410 |
| 5D调节器总成，CA 320 | 调节器组件–5D，CA 320，二氧化碳+气管组件 | 9300411 |
| 5D调节器总成，CA 580 | 调节器组件–5D，CA 580，N2，He，Ag+气管组件 | 9300412 |
| 5D软管接头 | 5D软管接头组件 | 0200445 |
| 5D调节器总成，二氧化碳 | 5D调节器总成，CA 320，二氧化碳 （包括带快速断开接头的惰性气体管） | 9300411 |
| 5D调节器总成，N2，Ar，He | 5D调节器总成，CA 580，N2，Ar，He （包括带快速断开接头的惰性气体管） | 9300412 |
| 5D（120v）+重型箱 | 5D热气溶胶发生器（120v）+带轮子的重型旅行箱 | 9300414 |
| 5D（240v）+重型箱 | 5D热气溶胶发生器（240v）+带轮子的重型旅行箱 | 9300415 |
