100X自动过滤器测试仪
应用
- 平板过滤介质
- HEPA / ULPA 级
- 驻极体介质
- 过滤面罩
- 医疗设备过滤器
- PAPR 过滤器
主要特点和优势
- 气溶胶检测系统100% 采样
- 3 种流量可选,最高达170 升每分钟
- 一流的压力测量精度
- 过滤效率可测至99.9995%
- 具有专利的气溶胶补给系统避免停机
- 自动、混合和手动配置
- 安静——质量控制和研发实验室的最佳选择
符合全球行业标准
- GB 2626:呼吸防护装置
- GB 19083
- NIOSH 42 CFR第84部分:呼吸装置
- ISO 23328:麻醉和呼吸用呼吸系统过滤器
- JICOSH/JMOL
- GB/T 32610
- YY 0469
- EN 13274-7:2019石蜡试验
- EN 12941/EN 12942
- ASTM F3502-21
提供一流的性能和低拥有成本
100X 是为多种过滤介质测试而设计的高精度、高灵敏度的测试仪,旨在优化生产效率,同时带来最低的拥有成本。
气溶胶检测系统100% 采样
100% 采样气溶胶检测系统能够测试多种 HEPA 和 ULPA 过滤器,测试效率高达99.9995%。它的创新设计提供单一信息源,减少遗留设计中固有的潜在采样误差,而且具有更少、但更坚固的部件,在增加设备正常运行时间的同时,减少维护成本。
一流的压力测量
100X 可以通过配置压差传感器量程而满足你的具体需求,将错误故障率减到最小,提供高度准确、可重复的结果,同时提高生产效率和测试结果的可信度。
自动、混合和手动配置
100X 可以在订购时配置3 种操作方式:
- 手动版–最适合于实验室和批量生产测试,两者要求操作者使 用符合人体工学的光电致动器来启动测试。此版本包括一个标准100平方厘米的平板介质测试夹具。
- 自动版—可与客户设计的、由可编程逻辑控制器(PLC)驱动的 自动生产线无缝整合, 最适合于 100% 在线无损产品检测。此版本经由通讯端口受到控制,成为自动生产线的客户端设备。
- 混合版—具有手动模式和自动模式的双重灵活性。可通过一个 本地测试夹具,切换至手动模式下操作,也可以在自动生产环境中使用一个远端测试夹具,切换至自动模式。
多种气溶胶流量
100X 能够满足10 至 170 升每分钟的流量,能测试多种过滤器。集成流量控制器保持流量恒定,从而获得更精确的结果。100X EN 13274高流量选项提供高达170升/分钟的气溶胶输出,可用于测试PAPR过滤器,或通过在全自动生产线中同时测试两个或多个滤芯来优化生产吞吐量。
油或盐气溶胶的生成
100X 有适用于油(DOP,PAO,石蜡油)或盐(NaCl)气溶胶生成的机型。具有专利的气溶胶溶液补给系统含一个独立的 3.8 升(1加仑)储罐,避免停止生产,因而提高生产率。对于盐气溶胶的测试系统,补给系统减少由动态盐度引起的气溶胶浓度和粒子大小/分布的转变。
其他特点包括:
- LCD 触摸屏用户界面
- USB 端口、RS232、PLC 控制器(自动和混合版本)
- 分隔式设计,方便过滤器更换和可维护。
手动 | 自动 | 混动 | |||||
# | 描述 | 100Xs | 100Xp | 100Xs | 100Xp | 100Xs | 100Xp |
1 | 顶棚排气连接 | 1000665 | |||||
2 | 电源线 | 120V:6700179或240V:T2E0-0063 | |||||
3 | 注射器组件 | 9300485 | |||||
4 | 触屏笔 | 4800263 | |||||
5 | 内六角扳手 | 3 mm: 4800275 | |||||
6 | 球头六角驱动器 | 4 mm: 4800264 2.5 mm: 4800265 9/64”: 4800266 | |||||
7 | 重力式过滤器支架 | 9300225 | N/A | 9300225 | |||
8 | 47mm重力式过滤器支架组件 | N/A | 9300486 | ||||
9 | 重力式支架开启器 | 80-00726-001 | N/A | 80-00726-001 | |||
10 | 重量分析试验介质(T100-0240) | N/A | T100-0804 | ||||
11 | 绿线穿透验证介质 | 5500175 | |||||
12 | 重量分析试验介质 | 5500165 | N/A | 5500165 | |||
13 | 填充带盖罐 | 4100172 & 4800152 | N/A | 4100172 & 4800152 | N/A | 4100172 & 4800152 | N/A |
14 | 适配器组件 | 0600490 | |||||
15 | 试剂级氯化钠, 500克 | 8100375 | N/A | 8100375 | N/A | 8100375 | N/A |
16 | 1000mL量筒 | 4900132 | N/A | 4900132 | N/A | 4900132 | N/A |
17 | 刷子 | 4800267 | N/A | 4800267 | N/A | 4800267 | N/A |
18 | 油滴罐 | N/A | 20-00777-001 | N/A | 20-00777-001 | N/A | 20-00777-001 |
19 | 支架带 | N/A | 3000220 | N/A | 3000220 | N/A | 3000220 |
20 | 油滴罐支架 | N/A | 10-00530-001 | N/A | 10-00530-001 | N/A | 10-00530-001 |
21 | 5英尺气溶胶管线(2) | N/A | 5200192 | 5200155 | 5200192 | 5200155 | |
22 | 5英尺压力管路 | N/A | 20-00754-001 | ||||
23 | 压力管路 跨接管 | N/A | 20-00750-001 | 20-00751-001 | |||
24 | 气溶胶线 跨接管 | N/A | 20-00752-001 | 20-00753-001 | |||
25 | PLC端口 连接电缆 | N/A | 6700219 | ||||
26 | 自动端口 连接电缆 | N/A | 6700222 | ||||
未显示 | 气溶胶管路配件 | N/A | 0600503, 0600505 | ||||
未显示 | 压力管路配件 | N/A | 5100497, 5100785 | ||||
未显示 | 1加仑DOP试剂 | N/A | T100-0627 | N/A | T100-0627 | N/A | T100-0627 |
未显示 | 1加仑PAO试剂 | N/A | T000-1075 | N/A | T000-1075 | N/A | T000-1075 |
未显示 | MSDS–氯化钠 | 1800214 | N/A | 1800214 | N/A | 1800214 | N/A |
未显示 | MSDS – DOP 或 PAO | 1800100 1800101 | N/A | 1800100 1800101 | N/A | 1800100 1800101 | N/A |
性能和产品规格 | |||
机型 | 100Xp (油) | 100Xp (石蜡油) | 100Xs (盐) |
标准 | NIOSH 42CFR Part 84 或等同 | EN 13274-7:2019 EN 12941/EN 12942 | NIOSH 42CFR Part 84 或等同 |
试剂 | DOP, PAO-4 | 石蜡油 CAS# 8012-95-1 | NaCl |
可选配置 | Manual, Hybrid and Automatic | ||
气溶胶发生 | |||
粒径 | |||
计数中值粒径(CMD) | 0.185 μm ± 0.02 | 0.29 – 0.45 μm | 0.075 μm ± 0.02 |
几何标准偏差(GSD) | ≤ 1.6 | 1.6 – 2.2 | ≤ 1.86 |
浓度 (mg/m3) | 80 – 120 40 – 60 (高流量) | 15 – 25 15 – 25 (高流量) | 15 – 25 |
流速选项 | 10 – 120 lpm (0.18 – 4.2 SCFM) | ||
10 – 40 lpm (0.18 – 1.4 SCFM) | |||
10 – 170 lpm (0.18 – 6.0 SCFM) | |||
气溶胶流量准确度 | 准确至读数的±0.4% 加上满量程的±0.2% | ||
气溶胶检测 | |||
动态范围 | 0.1微克每立方米至大于200 毫克每立方米,准确至读数的± 1% | ||
通透率 | 0.0005% | ||
效率 | 99.9995% | ||
压力管理 | |||
压力范围选项 | 0-25 mm H²O/0-245Pa; 1:1 TUR | ||
0-50 mm H²O/0-490Pa; 2:1 TUR | |||
0-100 mm H²O/0-981Pa; >4:1 TUR | |||
0-250 mm H²O/0-2452Pa; >4:1 TUR | |||
精度 | 满量程的±0.25% | ||
测试夹具 | |||
标准尺寸 | 标准尺寸:内径11.4厘米;允许在流速为32 lpm 的情况下进行平板介质测试,要求表面速度为5.33 cm/s | ||
冲程:14.6 厘米 | |||
定制测试夹具 | 接通单元:请查询 | ||
关闭单元:无尺寸限制 | |||
通讯端口 | |||
自动和混合版本 | USB 端口、RS232、数据连接、PLC 控制器 | ||
周边设施 | |||
电源 | 110VAC , 5.5A; 或 220VAC, 2.5A (50/60 Hz) | ||
压缩空气(推荐调节器) | 396升每分钟,压力为 6.2 bar ± 0.35 bar (620 KPa ± 35 KPa) 或14 SCFM, 压力为 90 psig ± 5.0 psig | ||
空气供给线内径 | 9.5 毫米 | ||
尺寸 (长 x 宽 x 高) | |||
100X 主机 | 71 cm x 69 cm x 89 cm | ||
可选底座 | 71 cm x 69 cm x 76 cm | ||
可选排气罩 | 42.5 cm x 62.8 cm x 40.6 cm | ||
可选口罩测试适配器 | 20 cm x 20 cm x 14 cm | ||
重量 | |||
100X 主机 | 75 kg | ||
可选底座 | 38.6 kg | ||
可选排气罩 | 20 kg | ||
可选口罩测试适配器 | 1.6 kg | ||
合规性 | |||
CE, RoHS, FCC, CSA |
PPE 口罩测试
使用100X口罩测试适配器和可选口罩测试适配器,口罩测试快速简便。对测试N95、KN95、FFP和P100型呼吸器面罩充满信心。执行质量控制和验证测试,以确保每个面罩符合行业标准,包括NIOSH 42 CFR第84部分、GB 2626、EN 13274-7:2019和ASTM F3502。
面罩测试适配器是一种气密夹具,在执行效率和阻力测试时,可将各种面罩样式牢牢固定到位。
适用于N95、KN95、FFP和P100呼吸器常见的杯状和鸭嘴状口罩。
特点和优势
- 快速、可靠和简单的面罩粘合确保准确的结果
- 适应各种N/KN/FFP口罩类型和尺寸
- 坚固、轻便的设计保护受试口罩
- 价格合理,单次测试成本低
- 使用易于获得的无毒粘合剂
- 专为100X设计
口罩测试的简单4步!
1. 将口罩固定到基板上
使用现成的绑带将口罩固定在丙烯酸基底上。绑带被放置在口罩的边缘上,以将其固定到位。注意避免在过滤区域上放置绑带,否则会导致测试结果不准确。
2. 将带有口罩的基板放入口罩测试适配器中
通过将基板上的两个孔与适配器底座上的销对齐,将连接有口罩的基板放置在口罩测试适配器底座上。然后将盖子放在口罩顶部。
3. 进行测试
将口罩测试适配器放入测试夹具中。按照屏幕上的说明开始测试。瞬时渗透测试只需10-15秒即可完成。口罩适配器也可用于负载测试。
4. 清洁和重复使用
完成后,从100X上拆下口罩测试适配器。口罩测试适配器和基板可以清洁并重新用于未来的测试。
规格 | |
材料 | 丙烯酸 |
尺寸 | 20 L x 20 W x 14 H cm |
重量 | 1.6 kg |
可重复使用 | 是 |
口罩测试适配器包含的配件 | ||||
数量 | 配件 | 零件号 | 描述 | 生产商 |
1 | 口罩测试适配器 | 20-00840-001 | 测试时用于保护口罩的丙烯酸外壳 | ATI |
1 | 口罩基座 | 10-00858-001 | 将口罩附着到的可重复使用的表面 | ATI |
1 | 接线框 | 80-0877-001 | 口罩支撑线框 | ATI |
12 | 绑带 | 72-00843-001 | 用于将口罩粘附到基材上的可移除无毒材料 | ATI or Loctite 网站 |
配件:

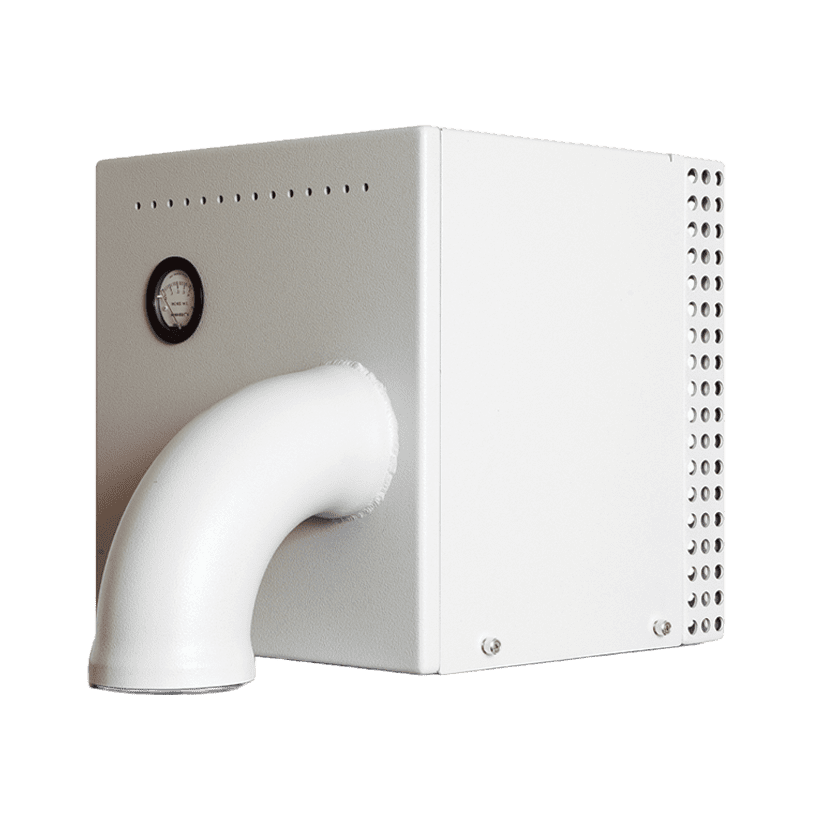

100X 可以配备自选的局部排气模块,在没有设备排气管道的时候把所有气溶胶排气过滤。局部排气模块带有一个方便的压差计,这有助于确定内部的 HEPA 过滤器应于何时更换。要延长HEPA过滤器的使用寿命,请在不使用时关闭100X或将其置于待机模式。注:局部排气设计用于手动模式。
- 可靠的局部排气模块,在设施排气不可用时非常理想
- 方便的压差计有助于确定何时更换内部HEPA过滤

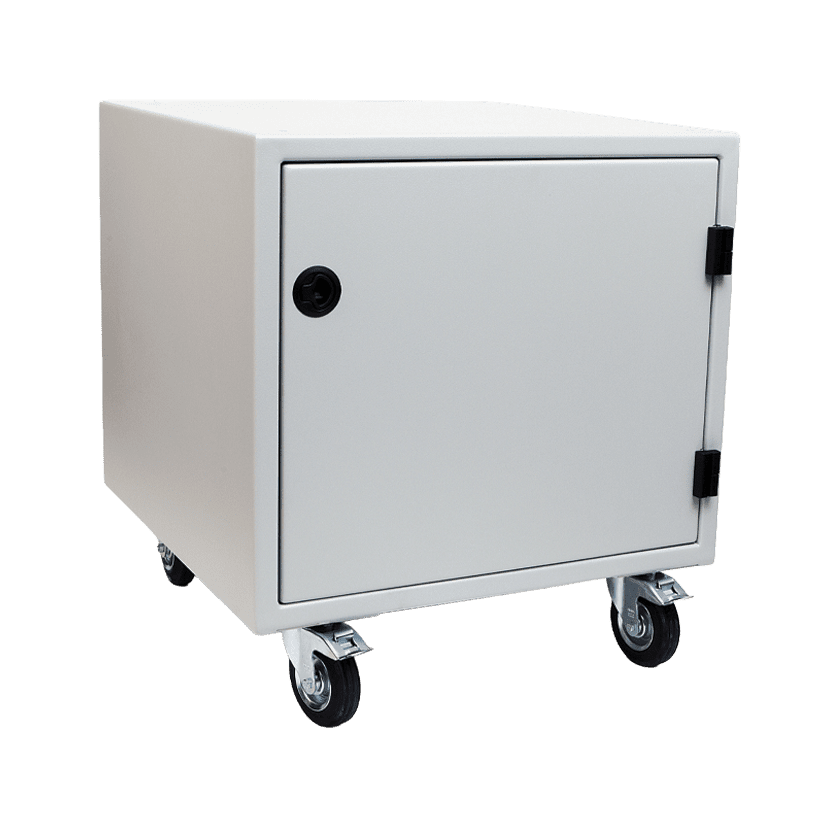

作为选项提供的一个重型地柜,便于储存说明书和工具。这个地柜配备重负荷的锁定旋转脚轮,方便100X 移动。
- 大尺寸71厘米长x 69厘米宽x 76厘米高(27英寸x 28英寸30英寸)机柜,便于存放手册和工具
- 大型12.7厘米(5英寸)重型锁定旋转脚轮,便于携带和稳定
口罩测试适配器可使用100X对N95、KN95和FFP型呼吸器口罩进行测试。面罩测试适配器是一个密封夹具,可安全地固定正在测试的面罩。适配器允许气溶胶进入适配器,并根据行业标准挑战面罩。测试完成后,可以轻松移除掩模,然后清洁基板和适配器,并为下一次掩模测试做好准备。
- 快速、可靠、易于使用
- 坚固、重量轻、可重复使用
为了您的方便,随附的空气压力调节器控制输送至100X的供气压力。在发生压力波动的时候,可以轻松调整调节器以保持恒定压力。
- 确保最佳测试结果
- 防止损坏100X
100X 配件 | ||
---|---|---|
# | 描述 | 零件号 |
1 | 局部排气模块 | 9300224 |
2 | 底座储物柜 | 9300227 |
3 | 口罩测试适配器 | 9300503 |
4 | 空气压力调节器 | 9300513 |
